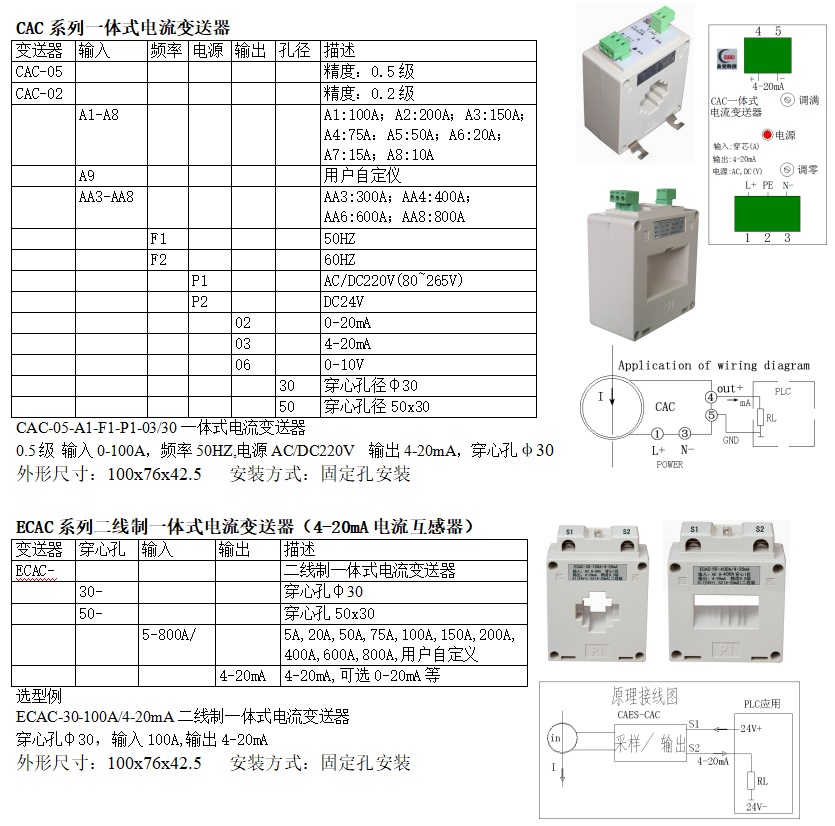

型號：CAC-05-A1-F1-P1-03
尺寸：100x76x42.5
參數：穿心式一體化電流變送器
規范：0-200A/4-20mA，電源AC/DC220V

CAC系列電流變送器為一次穿心式電流變送器，是將一次被測信號轉換成按線性比例輸出直流電流、電壓并隔離的設備，配以相應的指示儀表或裝置是電力系統、遠動裝置、自動化控制系統等可選的模擬量采集模塊。產品符合GB1208-97,GB/T13850.1-92標準。
二，技術參數
精度等級：0.5級；0.2級
穿心匝數：1匝
輸入電流：AC 0-200A，200~800A用戶自選
工作頻率：50HZ，60HZ
變送輸出：直流電流0-20mA, 4-20mA,負載電阻≤500Ω；直流電壓0-5V, 0-10V, 負載電阻≥5kΩ
工作電源：AC/DC220V（極限80～265V）；DC24V。
響應速度：不大于100ms
隔離耐壓：電源-輸入-輸出，2kV-1min   使用環境：環境溫度-20℃～55℃，相對濕度≤90%RH

---------------------------------------------------------------------------------------------------
